Características:

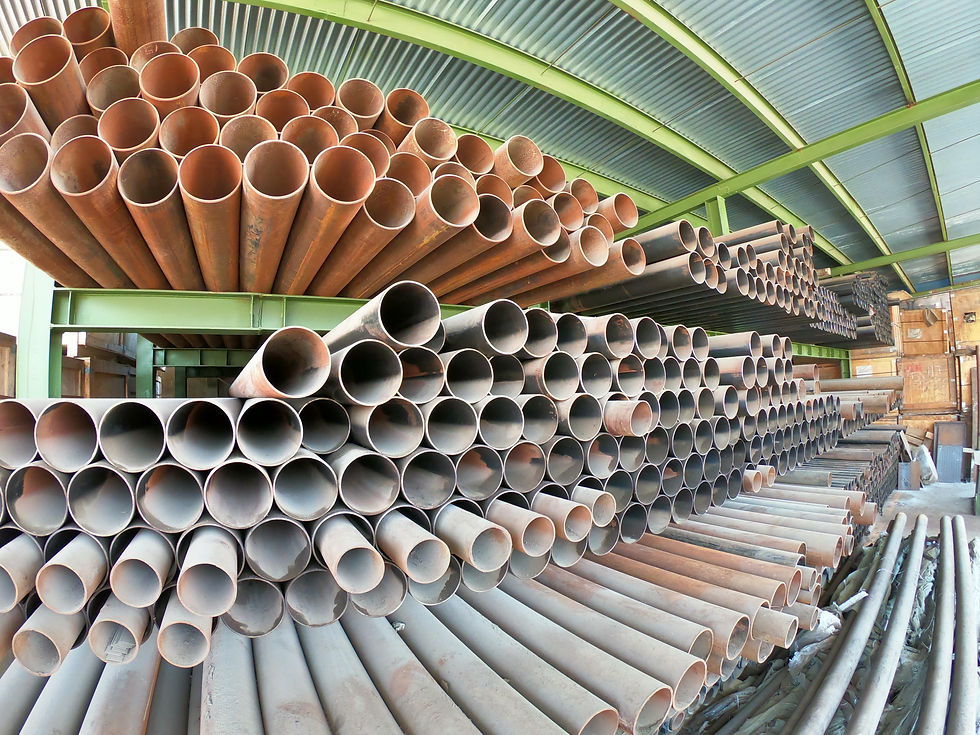

  • Son fabricados con tubos importados, las dimensiones según el estándar de CEMA-502-2004 para diámetros  5”, 6” y 7” y cumplen con las normas SABS-657 High Speed ConveyorTube- en los espesores, redondez y tolerancia.

  • En plancha de acero ASTM A36, de diseño plano en su cara exterior, con el alojamiento para obturaciones y rodamientos, las cuales son soldadas al tubo por el sistema MIG

  • Serie 6200-2RS1 sellados con doble placa de obturación, caucho sintético y lubricante de por vida para temperaturas entre -40 y +110°C

  • Tolerancia de montaje, eje h7, alojamiento en tapa M7.

  • Interiormente llevan arandelas obturadoras “zw” diseño SWF que forman sello radical.

  • Exteriormente los rodillos llevan “tapa-sello” de nitrilo con labio rozante.

SECCIÓN DEL RODILLO
  1. Rodamientos Serie 6200-C3 con obturaciones 2RS1 ó 4200.

  2. Sello de doble laberinto radical metálico diseño SKF-SW, que hace un sello sin fricción.

  3. Tapa recta de nitrilo con cámara rellena de grasa.

  4. Terminal para fijación en el bastidor.

  5. Grasa EP-2 rellena el doble laberinto.

  6. Soldadura de las tapas al tubo con borde de R=3mm.

  7. Tubo según norma SABS-657 para los diámetros y espesores.

FLEXIÓN DEL EJE
CARACTERÍSTICAS
  • Son fabricados con tubos importados, las dimensiones según el estándar de CEMA-502-2004 para diámetros  5”, 6” y 7” y cumplen con las normas SABS-657 High Speed ConveyorTube en los espesores, redondez y tolerancia.

  • En la plancha de acero ASTM A36, de diseño plano en su cara exterior, con el alojamiento para obturaciones y rodamientos, las cuales son soldadas al tubo por el sistema MIG.

  • Serie 6200-2RS1 sellados con doble placa de obturación, caucho sintético y lubricante de por vida para temperaturas entre -40 y +110°C.

  • Tolerancia de montaje, eje H7, alojamiento en tapa M7.

  • Interiormente llevan arandelas obturadoras “ZW”, diseño SWF, que forman sello radical.

  • Exteriormente los rodillos llevan “tapa-sello” de nitrilo con labio rozante.

1/2

1/2
SECCIÓN DEL RODILLO
  1. Rodamientos Serie 6200-C3 con obturaciones 2RS1 ó 4200.

  2. Sello de doble laberinto radical metálico, diseño SKF-SW, hace un sello sin fricción.

  3. Tapa recta de nitrilo con cámara rellena de grasa.

  4. Terminal para fijación en el bastidor.

  5. Grasa EP-2 rellena el doble laberinto.

  6. Soldadura de las tapas al tubo con borde de R=3mm.

  7. Tubo según norma SABS-657 para los diámetros y espesores.

FLEXIÓN DEL EJE

La vida útil de los rodamientos del rodillo está condicionada a las distancias “L” entre el centro del rodamiento y el apoyo del eje. En los rodillos Dirtex, la deflección máxima es de 10 minutos con cargas según la clase CEMA.

1/1

1/2
VENTAJAS
  • Rodamientos Serie 6200, 2RS1 ó 4200 con lubricación de por vida.

  • Sellos de laberintos radiales sin fricción con 7 pasos de obturación, rellenos con grasa EP-2, su efectivo diseño ocupa un corto espacio frente a los rodamientos.

  • Tapa de nitrilo ignífugo (no produce llamas) recta en el frente que no acumula partículas por ser expulsadas por la fuerza centrífuga.

  • Terminales de apoyo con forma hexagonal o con planos fresados.

  • La grasa EP-2 en el laberinto retiene las partículas que pudieran ingresar y/o repelen el agua.

  • La soldadura automática por sistema MIG con un mínimo de 80% de penetración, forma un radio de 3mm en el borde que protege la faja, ocurre con rodillos de borde recto.
